59 - Hoblování a obrážení

HOBLOVÁNÍ A OBRÁŽENÍ
- obrábění rovinných a tvarových ploch ve výrobě kusové, sériové
- jednoduchým nástrojem lze obrábět plochy složitého tvaru
- hlavní pohyb je přímočarý vratný
- vedlejší pohyb je nejčastěji přímočarý, přerušovaný



- nižší produktivita z důvodu zpětného pohybu naprázdno
- v sér. výrobě se uplatňuje v odůvodněných způsobech
- v příčném směru – tvarová plocha
- v podélném směru – přímková plocha

NÁSTROJE
- používají se hoblovací nože a nože pro vodorovné obrážení
- geometrie je podobná nožům soustružnickým, λ = 0°
- při hoblování se používají hl. nože, jejich šířka je až 300 mm
- dosahovaná přesnost podobná jako u soustružení
- řezní podmínky, řezná síla, výkon podobné jako u soustružení


HOBLOVKY
- těžké stroje
- používají se na rozměrné obrobky
- pohon hoblovek nejčastěji šnekem a šnekovým hřebenem
- velikosti hoblovek závisí na šířce pracovního stolu



OBRÁŽEČKY
- svislé – pohon klikovým mechanismem

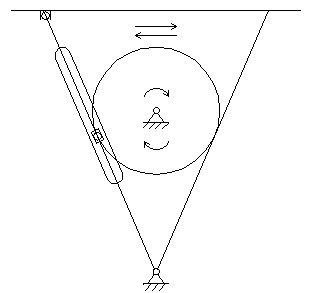

- vodorovné – smýkadlo, kulisový mechanismus


PROTAHOVÁNÍ A PROTLAČOVÁNÍ
- slouží k obrážení rovinných a tvarových ploch v sériové a hromadné výrobě
- nástroje jsou protahovací a protlačovací trny
- obrábět můžeme plochy vnitřní

Protahovací trn
- upínací část (stopka)
- přední vedení
- řezná část – průřez se postupně zvětšuje, fz se volí podle pevnosti materiálu 0,02…0,4



- kalibrovací část – zuby kalibrovací části jsou rozměrově i tvarově shodné s posledním zubem řezné části, dále jsou v této části hladící zuby, které zajišťují přesné rozměry a hladký povrch
- hladící zuby – nemají břit, to znamená, že neřežou, ale zamačkávají nerovnosti, postupně se zvětšují, dochází k vyhlazení a zpevnění povrchu


- zadní vedení
